Optische Splitters - Theorie



Optische Splitters (Verteiler) sind völlig Passivelemente, die das Aufteilen des optischen Eingangssignals in Ausgangsports eines Splitters zulassen. Die Anzahl der Ausgänge und das Verhältnis der Verteilung können kundenspezifisch angepasst werden. Die Parameter der optischen Splitters sind in der Telekommunikationsnorm ITU G.671 festgelegt worden.

Unsere Erzeugnisse finden breite Verwendung in GPON- und CATV-Netzen. Alle Waren werden breitbandiger Messung unterzogen (ASW und OSA).




 Splitter 1xnUnser einfachster Splitter teilt das Signal im Verhältnis 1x2 auf, jedoch ist Cellco imstande jeden beliebigen Splitter (Signalverteilung von 1x2 bis 1x128) zu liefern. Diese Splitters können auf einer oder zwei Wellenlängen, bzw. breitbandig (WB) arbeiten.



Cellco liefert optische Splitters, die nach zwei Technologien: FBT oraz PLC hergestellt werden.



Technologie FBT besteht in Pressschweißen zwei (oder mehrerer) Fasern. Sie werden dabei aufgeheizt und durch Ausdehnen verlängert. Dieser Prozess führt zur Annäherung beider Faserkerne, indem es in der Verengung zu Modenkopplung kommt. Das Niveau der Signalverteilung hängt von der Nähe der Fasern und Länge des Kopplungsgebietes ab.

Seit 2011 begann Cellco FBT Module herzustellen. Dank der Erstellung einer modernen Fertigungsstraße sind wir imstande, Splitters mit symmetrischer Signalverteilung in folgenden Konfigurationen: 1x2, 1x3, 1x4 und 2x2 sowie 1x2 Splitters mit asymmetrischer Signalverteilung auszuliefern. Je nach Bedarf eines Kunden produzieren wir die Verteiler 1x2, die das optische Signal im Verhältnis 99/1, 95/5, 90/10, 85/15, 80/20, 75/25, 70/30, 65/35, 60/40 und 55/45 zerteilt.

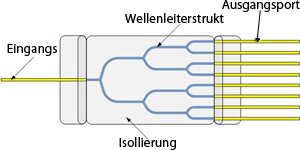

PLC Splitters werden nach planarer Technologie erzeugt, die sehr günstige optische Parameter und kompakte Größe garantiert. e nach Bedarf beinhalten die PLC Splitters N Richtkoppler 1x2, die miteinander kaskadenartig verbunden sind. Im Gegenteil u FBT Splitters garantiert die Anwendung der PLC Technologie bessere Symmetrie der Signalverteilung und geringere Signalverluste.



Cellco verkauft und bald auch stellt die optischen PLC Splitters her. Die planare Technologie ermöglicht die Produktion optischer Splitters mit Signalverteilung maximal in 128 Kanäle. Die PLC Splitters charakterisieren sich durch geringe intrinsische Eingangsverluste, niedrige Polarisationsempfindlichkeit, hohes Reflexionsvermögen, breiten spektralen Wirkungsbereich und kompaktes Gehäuse.
